一、項目概況

　　1.1 項目背景

　　昆山萬象匯位于江蘇省蘇州市昆山市玉山鎮前進西路1266號，現樓頂設備噪聲值過高，影響北側居民正常生活。現針對爐魚所使用的屋面風機進行降噪設計。

　　爐魚使用的柜式風機位于5樓屋面，數量為一臺，風口處噪聲值約為87dB(A)，頂部電機噪聲值約為85dB(A)。

　　1.2 噪聲源分析

　　柜式風機噪聲主要有風機噪聲、機械噪聲以及電機電磁噪聲等疊加而成，其中風機噪聲是主要噪聲源。

　　1)風機噪聲：其噪聲主要是以中低頻噪聲為主的空氣動力性噪聲。空氣動力性噪聲由旋轉噪聲和渦流噪聲組成，是旋轉噪聲和渦流噪聲相互混雜的結果。旋轉噪聲是由于風機葉片旋轉時，葉片打擊周圍的氣體介質、引起周圍氣體的壓力脈動而形成的。渦流噪聲又稱紊流噪聲，風機轉動時，使空氣產生紊流，在葉片的背側形成渦流，產生氣流呼嘯聲。

　　2)機械噪聲：空調外機機械噪聲主要是電機及其減速傳動系統產生的噪聲。電機機械噪聲主要是由轉子不平衡引起的低頻聲、軸承摩擦和裝配誤差引起的高頻噪聲、結構共振產生的噪聲組成。電機皮帶減速傳動多采用三角皮帶，其發生的噪聲不大;當采用齒輪減速傳動時，齒輪嚙合發生的撞擊與摩擦會產生振動和噪聲。

　　3)電磁噪聲：電磁噪聲是由于電機空隙中磁場脈動、定子與轉子之間交變電磁引力、磁致伸縮引起電機結構振動而產生的噪聲。

　　根據現場勘測情況，該柜式風機噪聲主要以空氣動力性噪聲為主，需針對該特性進行噪聲控制方案設計。

　　二、 執行標準

　　2.1 環境噪聲限值

　　依據現場實際情況及《聲環境治理標準》，本項目位于商住混雜區，降噪目標為居民樓區域滿足《城市區域環境噪聲標準》(GB3096-93) 2類要求。測量方法按《城市區域環境噪聲測量方法》(GB/T14623)。在排除其它干擾噪聲源的條件下，近敏感點噪聲值晝間不高60dB(A)，夜間不高于50dB(A)。

　　三、爐魚屋面風機隔聲罩技術說明

　　1、 設備信息

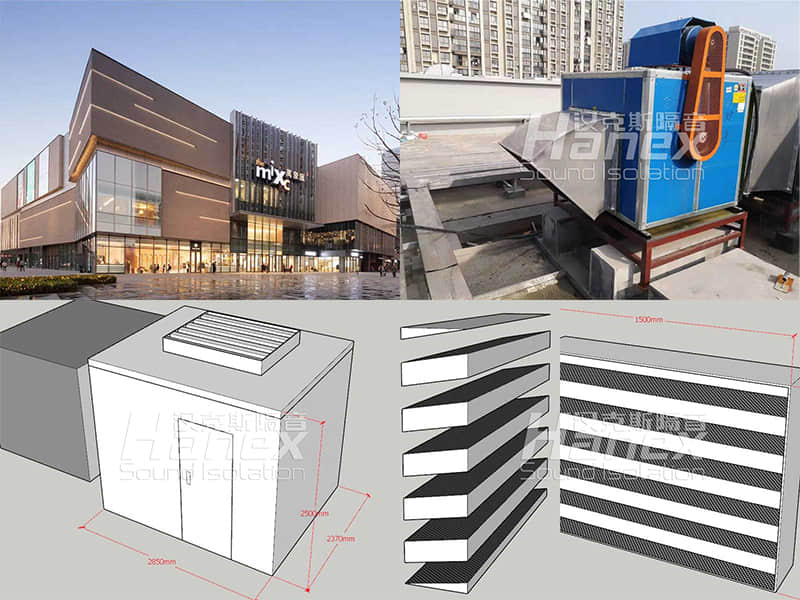

　　隔聲罩總尺寸為L2850mm*W2370mm*H2500mm。

　　隔聲罩安裝完成后，北側居民樓窗外1m處噪聲值滿足《城市區域環境噪聲標準》(GB3096-93) 2類要求，即在排除其它干擾噪聲源的條件下，近居民樓窗外1m處噪聲值晝間不高60dB(A)，夜間不高于50dB(A)。

　　2、 設備信息

　　2.1 板塊結構

　　風機機隔聲罩采用模塊結構，便于安裝拆卸。吸隔聲板板厚為100mm。

　　2.2 通風散熱消聲百葉

　　為滿足風機27000m3/h風量要求，同時保證安裝完隔聲罩后，內部設備正常通風散熱，在隔聲罩頂部及電機側邊均安裝折板式消聲百葉，其尺寸為L1500mm*W1170mm*H300mm，百葉厚度為300mm。 消聲百葉內置消聲插片。在保證隔聲量的同時確?？諌簷C正常通風散熱需求。消聲百葉距離設備400mm，形成空腔，貢獻消聲量≥5dB(A)。

　　折板式消聲插片板厚100mm，間距100mm。經計算，該隔聲罩通風量滿足空壓機正常工作時的通風散熱需求。

　　考慮到存在檢修設備情況，設置相應檢修門，檢修門尺寸為800mm*2000mm，厚度100mm。
