一、項目概況

賽諾菲(杭州)制藥有限公司位于浙江省杭州市濱江區江陵路325號，其制 藥車間生產時制藥設備工作運行產生的高噪聲影響工作人員的日常工作及身心健康。

鑒于現場噪聲的情況，貴公司領導對此非常重視，要求對制藥車間噪聲進行 降噪處理。特邀我杭州漢克斯隔音技術工程有限公司開展噪聲控制方案設計。

二、控制目標

《工業企業設計衛生標準》(GBZ1—2010)和《工作場所有害因素職業接觸 限值物理因素》(GBZ 2.2—2007)的要求，站場區內露天環境噪聲值不高于 85 dB(A)。 噪聲職業接觸限值滿足國家標準《工作場所有害因素職業接觸限值物理因素》 GBZ 2.2—2007)的要求，即每周工作 5 天，每天工作 8 小時，穩態噪聲限值為 85 dB(A)，非穩態噪聲等效聲級的限值為 85 dB(A)

三、設計思路

根據現場實測噪聲源噪聲值為 87.5dB(A)，其大小、頻譜、噪聲源位置關系、 降噪目標及設備工藝要求等因素，結合公司以往同類項目噪聲控制經驗，為滿足 《工作場所有害因素職業接觸限值物理因素》(GBZ 2.2—2007)中的噪聲值，制 定了采用吸聲的綜合噪聲控制方案。我們杭州漢克斯隔音設以下步驟實施措施：

1)對制藥車間墻面安裝吸聲層，有效吸收制藥車間內回響聲并消耗掉;

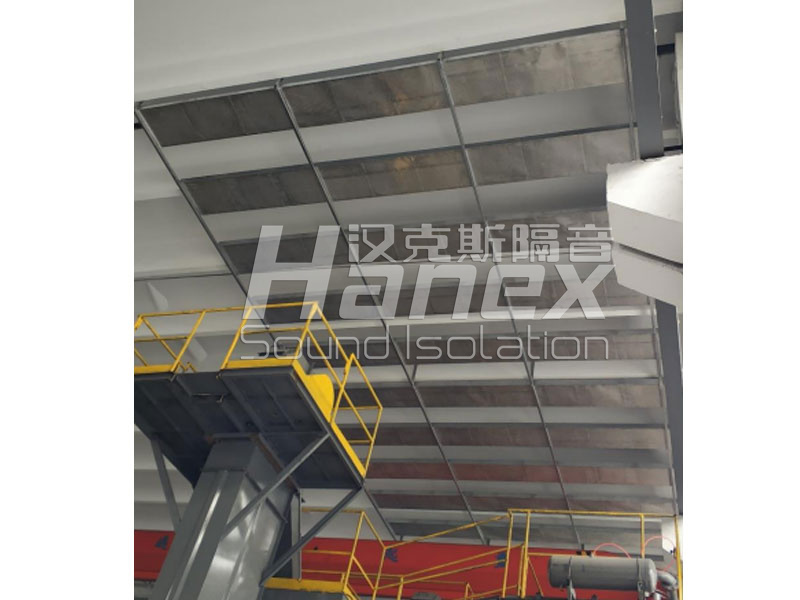

2)對制藥車間頂部進行安裝吸聲吊頂。

四、本項目噪聲控制具體措施

本項目噪聲控制方案主要分為兩部分：一是對制藥車間墻面安裝吸聲層; 二是對制藥車間頂部安裝吸聲吊頂。

4.1 制藥車間墻面安裝吸聲層

1、經過杭州漢克斯隔音技術人員現場踏勘及結合業主需求，在制藥車間三 面墻設計安裝一層吸聲層，其一能吸收并消耗制藥車間內的回響聲，同時還能 避免出現噪聲通過墻面進行反射疊加造成的疊加噪聲。圖 2 制藥車間墻面吸聲層效果示意圖

2、因制藥車間內要求，吸聲層設計厚度 100mm，20mm 厚空氣腔與 U 型輕鋼龍骨，U 型龍骨通長，內填充 80mm 厚密胺海綿(巴斯夫)，內側為鍍鋅穿孔扣板飾面，增強其抗性。圖 3車間吸聲層實例圖

3、吸聲層內部填充 80mm 厚 30kg/m3的代替玻璃棉的新型環保吸聲材料——密胺海綿，其優點：重量輕;防火 B1 級，原料環保，不含粘接劑(甲醛等)易于彎曲、剪裁、安裝;潔凈度高，空氣中無漂浮物;吸聲效果好。

4、吸聲層外側采用鍍鋅穿孔扣板，孔徑為φ2.5mm，穿孔率為 30%，扣板采用1.0mm 厚的鍍鋅鋼板，增加其吸聲層表面抗性。
